레노버 리전 5 프로 16ARH R7 3060 하판 분해 – SSD 추가

3월에 구입한 게이밍 노트북 레노버 리전 5 프로 16ARH R7 3060를 정말 만족하면서 사용하고 있습니다.
SSD 추가를 위해 레노버 리전 5 프로 16ARH R7 3060의 하판을 분해해 보았습니다.

요즘 AAA급 게임들의 차지하는 저장공간이 보통 100GB를 넘어가는 경우가 많아 레노버 리전 5 프로 16ARH R7 3060의 512GB 기본 저장공간으로는 게임 3개 정도만 설치를 해도 저장공간에 여유가 없네요.
그래서 결국 1TB NVME M.2SSD를 구입해서 설치하기로 하였습니다.

레노버 리전 5 프로 16ARH R7 3060 하판 분해 - SSD 추가

레노버 아이디어패드 슬림3 노트북에 메모리를 추가하면서 하판을 뜯을 때 안쓰는 신용카드를 이용했는데, 그닥 마음에 들지 않아 이번에는 툴을 하나 구입을 해보았습니다.

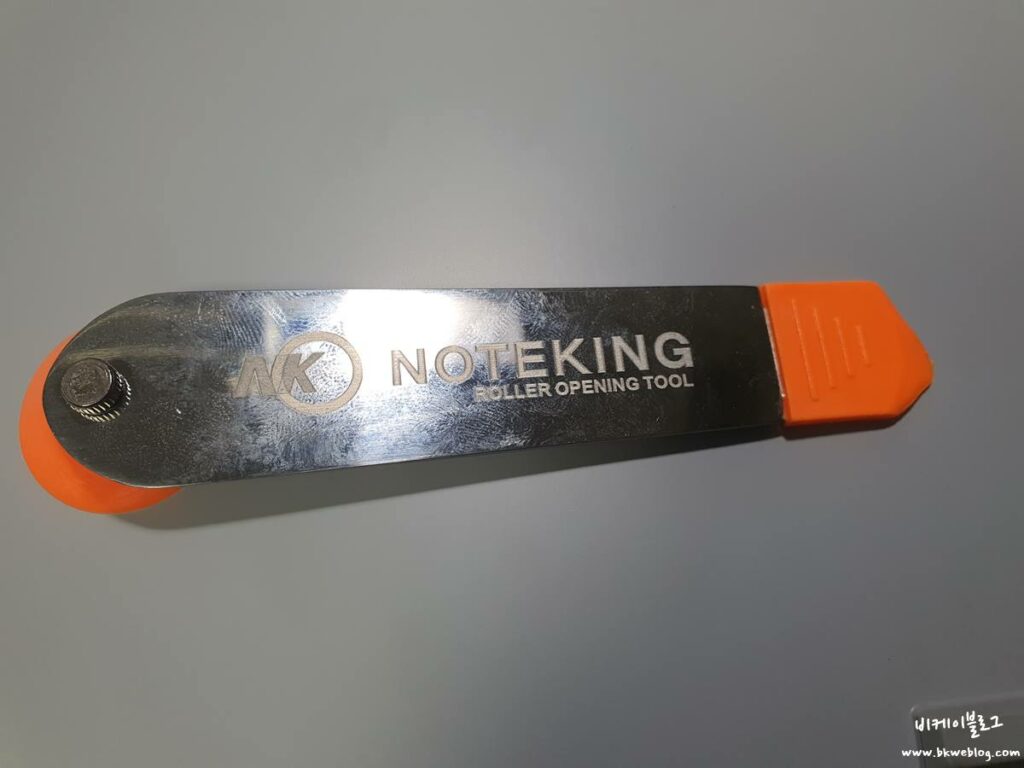

노트킹의 롤링툴로 가격도 저렴해서 큰 기대없이 구입을 했습니다.

레노버 리전 5 프로 16ARH R7 3060 하판 분해 - SSD 추가

역시 툴이 좋기는 하네요.
모서리 부분을 몇번 그어보니 바로 열리기 시작합니다.

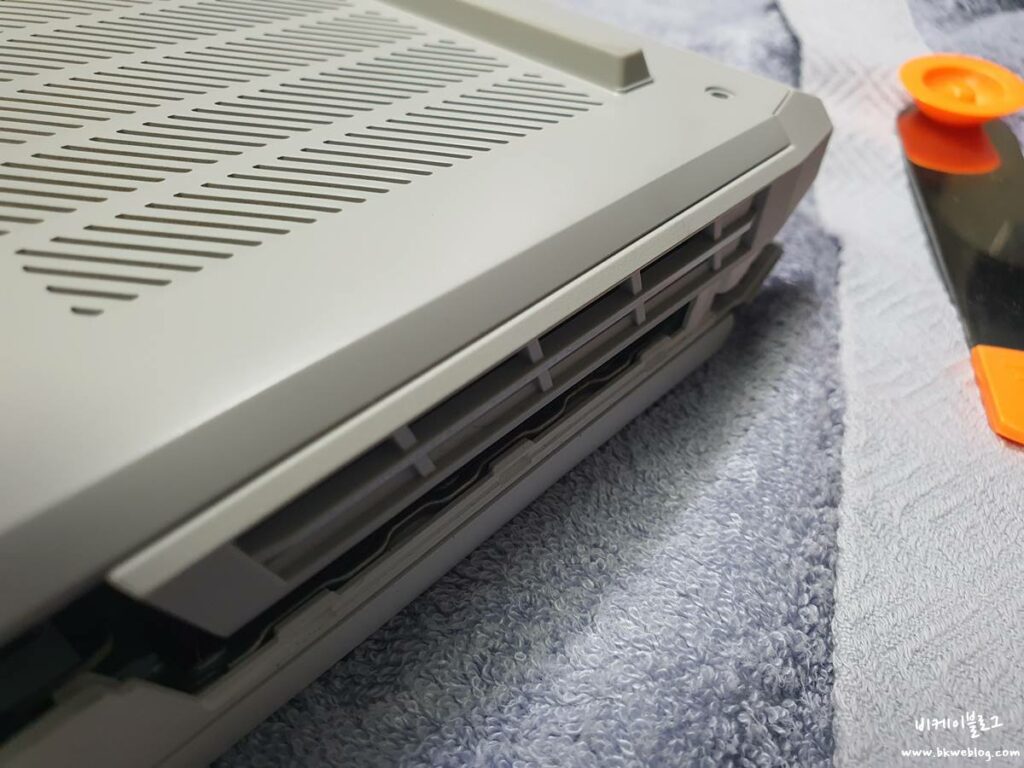

단 문제는 레노버 리전 5 프로 16ARH R7 3060의 이 환기구 부분이었습니다.
이 곳은 보기에도 금방 부러질 것 같기도 하고 틈이 거의 없어서 툴을 밀어 넣기가 힘드네요.

참고로 레노버 리전 5 프로 분해 방법은 유튜브에서 검색을 하면 쉽게 찾아볼 수 있습니다.

레노버 리전 5 프로 16ARH R7 3060 하판 분해 - SSD 추가

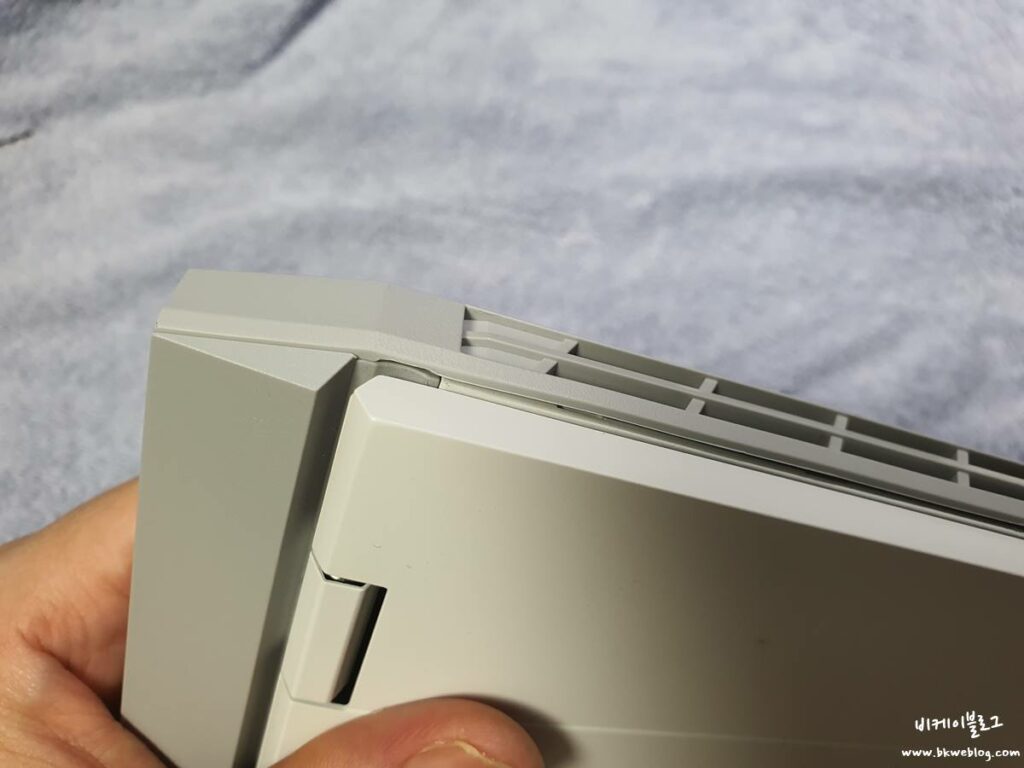

그러다가 찾은 틈은 노트북 상판 열림을 위해 살짝 들어가 있는 곳의 틈입니다.
살짝 더 벌어진 부분이 보이는데 이 곳으로 툴을 밀어 넣고 살짝살짝 벌려보니 쉽게 진행이 되었습니다.
참고한 영상들에서는 툴이 상당히 얇아 그런 것인지 쉽게 여는 듯 했는데, 이 틈을 찾기 전까지는 시간이 좀 걸렸습니다.

레노버 리전 5 프로 16ARH R7 3060 하판 분해 - SSD 추가

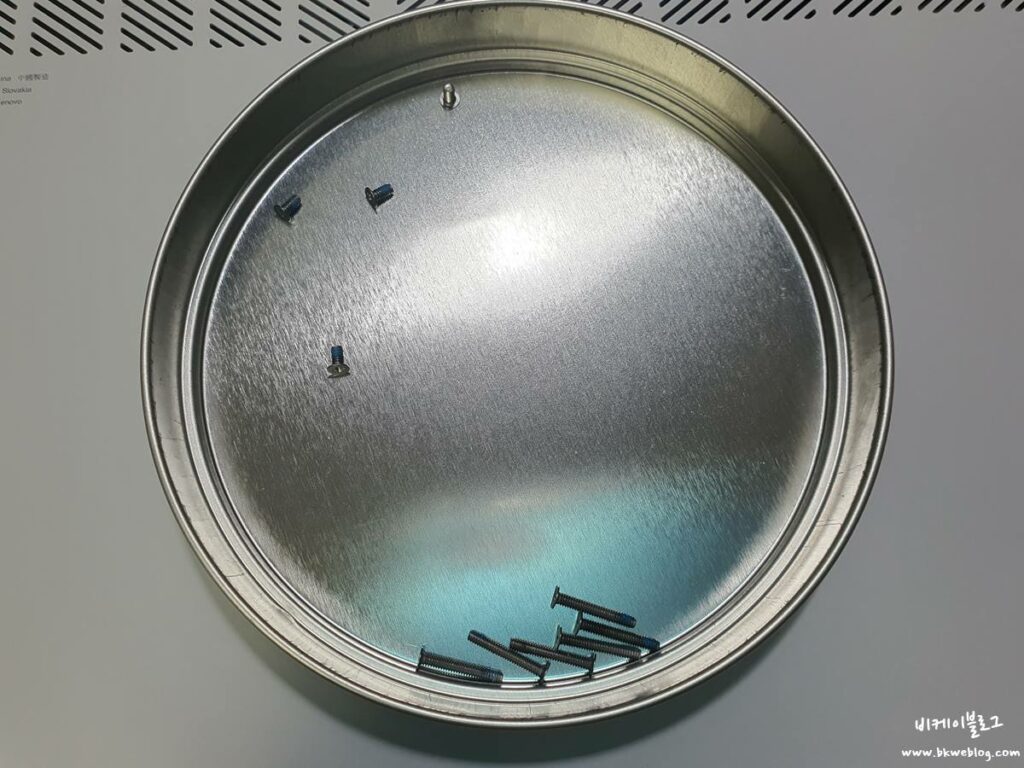

나사는 혹시 잃어버릴까 싶어 이렇게 잘 보관을 했습니다.
하단 부위를 제외하고는 나사의 길이가 같아서 다시 조립시에 문제될 부분은 없었습니다.

레노버 리전 5 프로 16ARH R7 3060 하판 분해 - SSD 추가

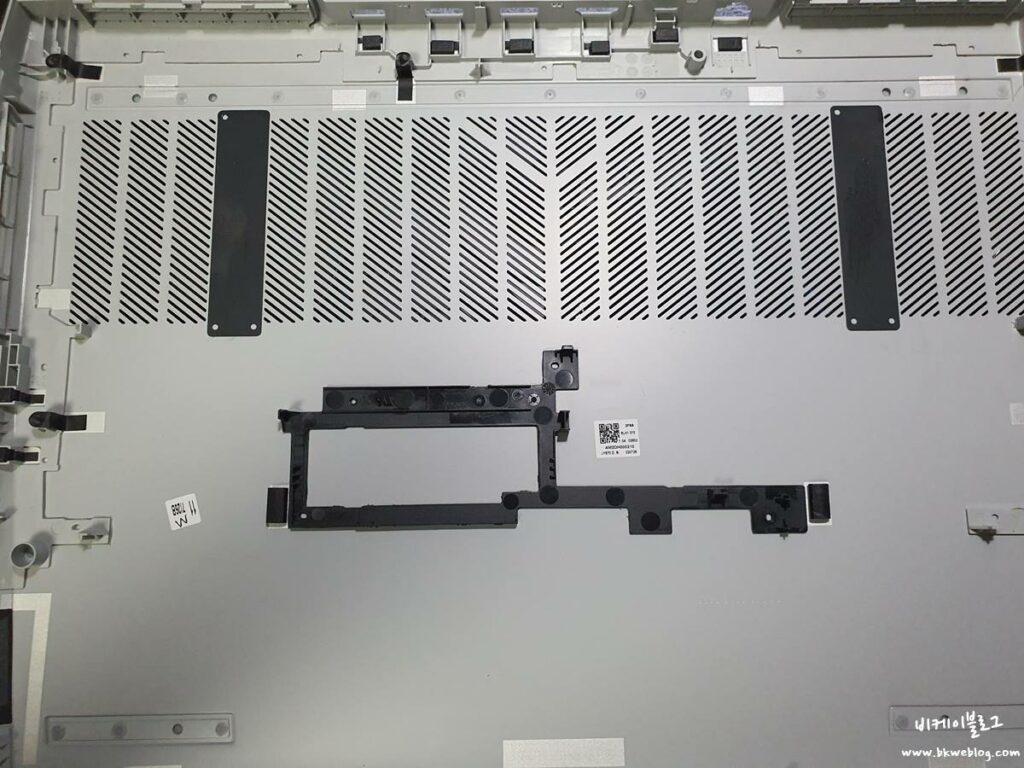

하판을 뜯어보니 하판 안쪽은 이렇게 생겼네요.
딱히 특별해 보이는 것은 없었습니다.

레노버 리전 5 프로 16ARH R7 3060 하판 분해 - SSD 추가

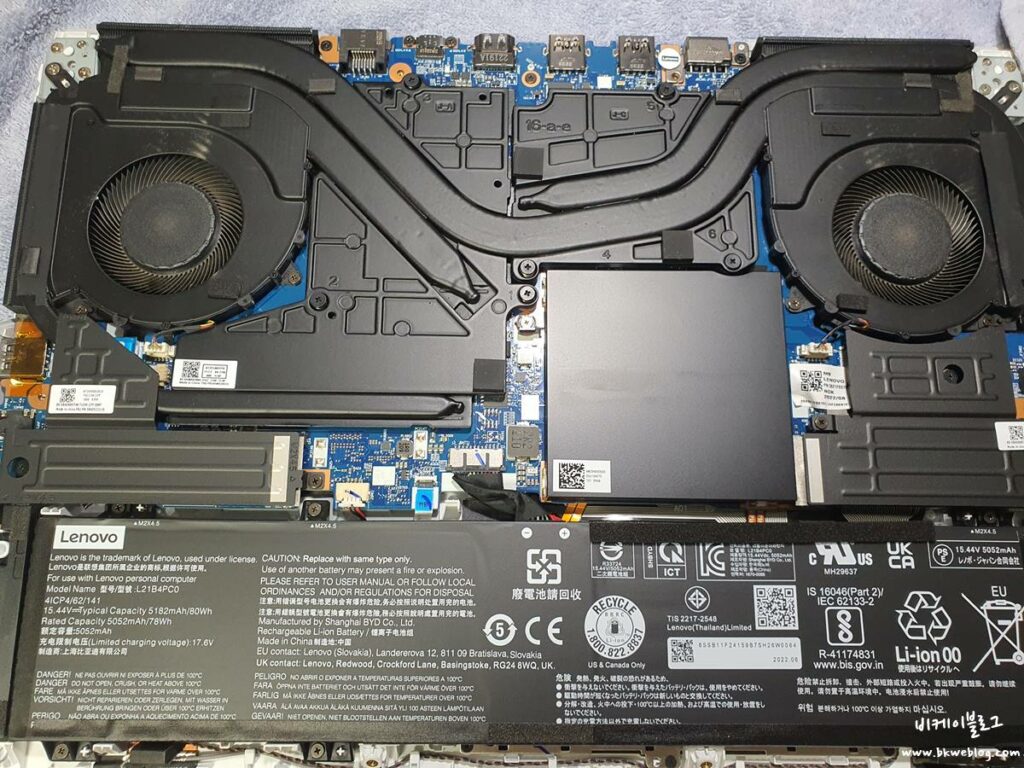

하판을 들어낸 레노버 리전 5 프로 16ARH R7 3060의 내부 모습.
3월에 구입을 했으니 5개월 정도 사용을 한 것인데.. 열심히 게임을 해서 그런지 벌써 쿨링팬 주변에는 먼지가 쌓였네요.

양쪽 쿨링팬으로 히트파이프가 잘 구성이 되어 있으며 중앙부에 메모리 슬롯도 커버가 되어 있었고 양쪽으로는 NVME M.2 SSD를 위한 공간 그리고 그 아래에는 제법 큰 배터리가 자리를 잡고 있었습니다.
이 큰 배터리 때문에 게이밍 노트북임에도 불구하고 전원 연결 없이 일반적인 노트북 사용 시간이 길었나 봅니다.

레노버 리전 5 프로 16ARH R7 3060 하판 분해 - SSD 추가

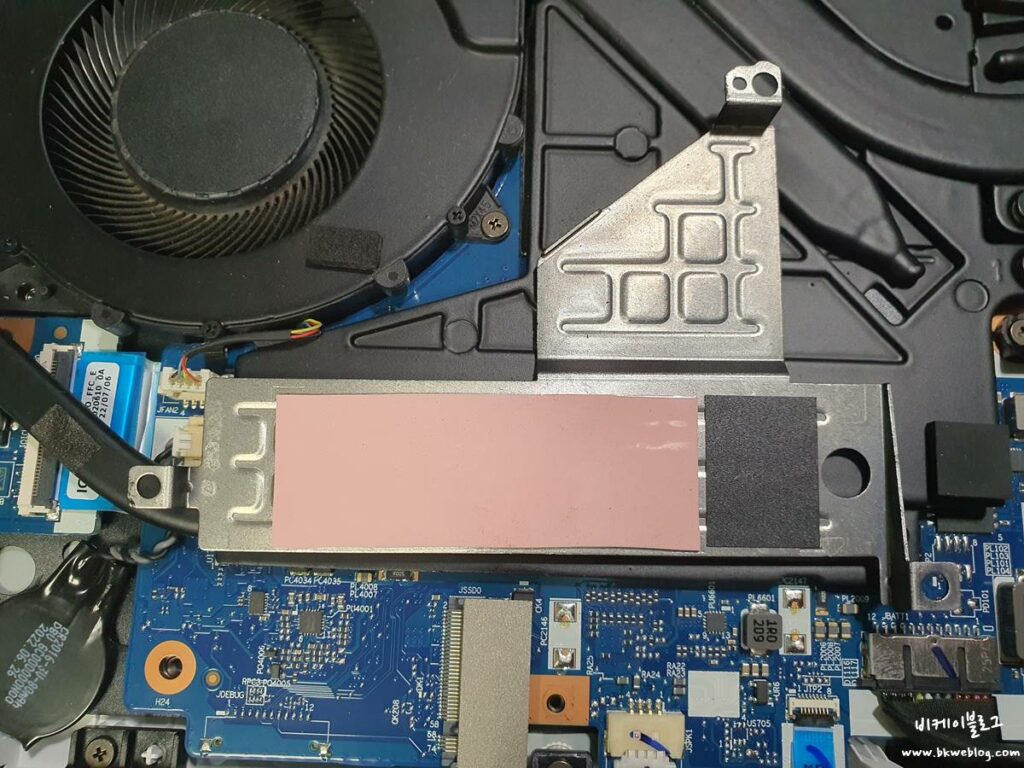

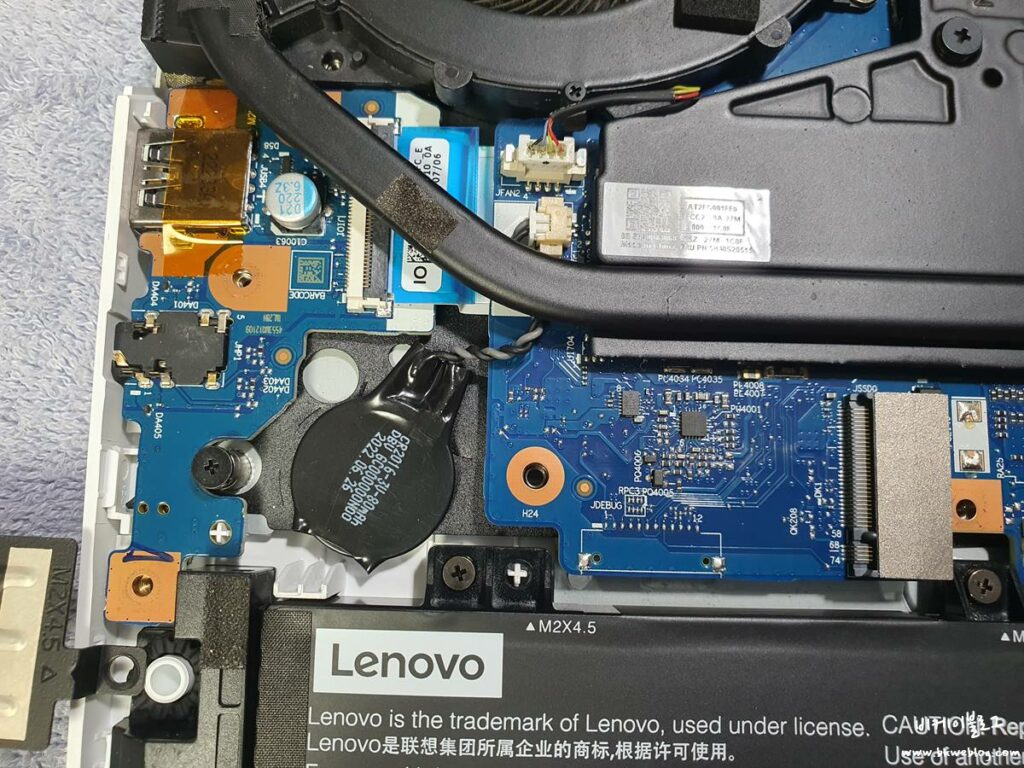

왼쪽 쿨링팬 아래에 추가할 수 있는 슬롯이 있습니다.
커버를 풀고 뒤집어 보니 이렇게 쿨링을 위한 패드가 부착이 되어 있어 별도의 쿨링 파트는 필요없었습니다.

레노버 리전 5 프로 16ARH R7 3060 하판 분해 - SSD 추가

이곳에 1TB NVME M.2 SSD를 설치하고 다시 조립을 했습니다.
게임을 위한 장소라 PCIE 3.0을 지원하는 하이닉스 P31을 구입하였습니다.
참고로 레노버 리전 5 프로 16ARH R7 3060는 슬롯 2개 모두 PCIE 4.0을 지원합니다.

레노버 리전 5 프로 16ARH R7 3060 하판 분해 - SSD 추가

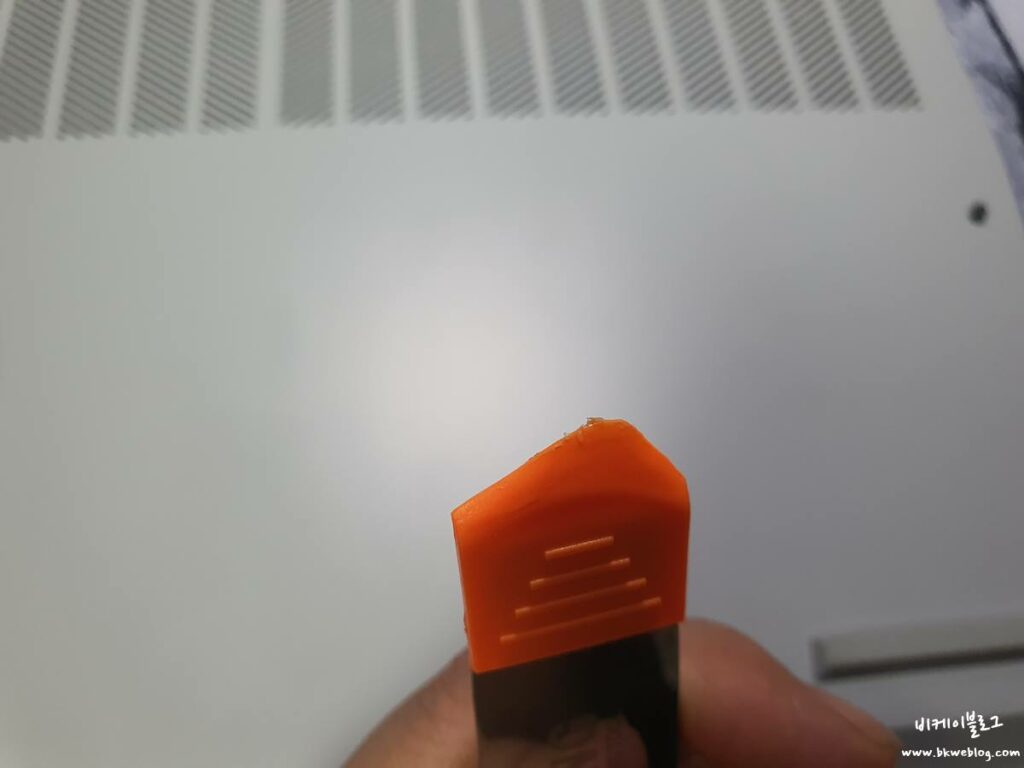

노트북 하판을 열기위해 한번 사용한 노트킹 롤링툴은 벌써 이렇게 마모된 모습을 보여주네요.
몇번 사용하면 버려야 할 듯 합니다.

레노버 리전 5 프로 16ARH R7 3060 하판 분해

양 옆에 위치한 환기구 부분을 제외하고는 상당히 쉽게 분해가 가능합니다.
이 환기구 부분도 어색하게 자리잡고 있는 틈만 찾아서 툴을 밀어넣으면 되는 거였네요.

레노버 리전 5 프로 16ARH R7 3060의 CPU와 GPU 모두 좋은 성능을 내주고 있으니 추후에 메모리를 32GB로 업그레이드 하거나 PCIE 4.0 NVME M.2 SSD의 가격이 더 떨어지면 한번 더 열지 않을까 싶네요.
